Kuormalavahylly

HX VARASTOTELINEJÄRJESTELMÄ

Täydellinen tuoteluettelo yksityiskohtineen

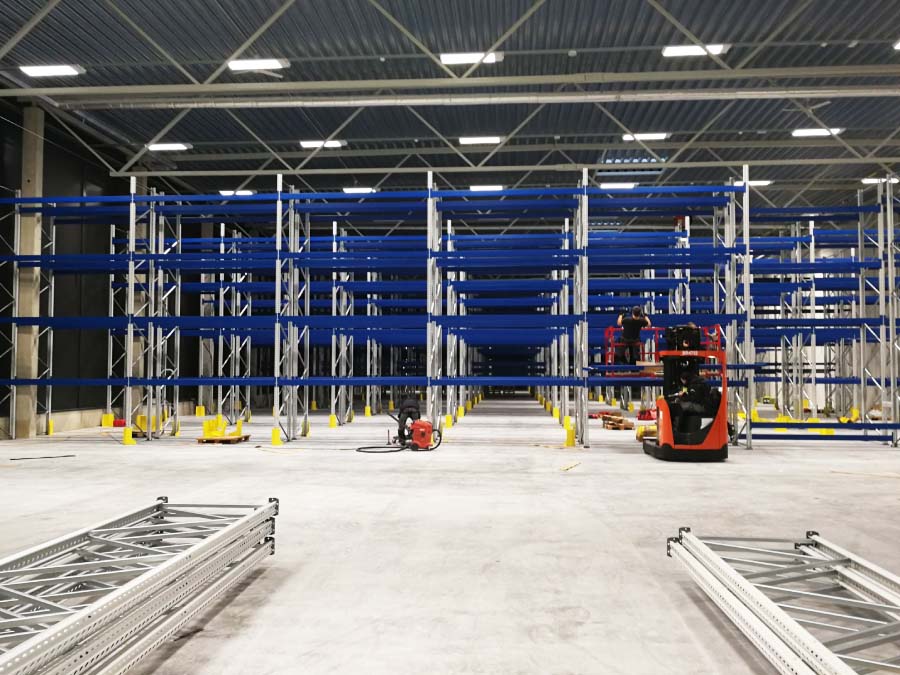

Kuormalavahyllystö (HX-sarja) on peruslaitteisto varastoissa, joissa tavarat ovat varastoidaan kuormalavoilla. Hyllyjen mitat on sovitettu EPAL-EUR-kuormalavoille (1200 x 800 mm). Teollisuuslavat (1200 x 1200 mm).

Telinejärjestelmän ajatuksena on tarjota yhden, kahden tai useamman segmentin hyllyrivistöjä, joissa on mahdollisuus eri varastointitasoja kussakin niistä.

Kaikki elementit on koottu käyttäen ainoastaan ruuvi- ja puristusliitoksia, mikä antaa kaikkia komponentteja voidaan käyttää uudelleen tulevaisuudessa.

Säilytystelineiden kokoonpano - hyllyväli, säilytyskorkeus, säilytysrivit ja muut tärkeät mitat - konfiguroidaan yksilöllisesti asiakkaan tarpeiden mukaan ottaen huomioon hyväksyttävä kantavuus ja säilyvyys.

HX-varastohyllyjärjestelmä on suunniteltu ja valmistettu seuraavien standardien mukaisesti. Kansainväliset rakennusstandardit. Hyllyillä on GS-turvallisuustodistus, jonka on myöntänyt saksalainen TUV Rheinland -laitos. Tämä todistus on vahvistus siitä, että hyllyt on arvioitu ja testattu laadun ja turvallisuuden osalta seuraavien vaatimusten mukaisesti- tiukat saksalaiset ja eurooppalaiset määräykset.

GS-sertifikaatti lavatelineet

TEKNISET OMINAISUUDET

Tärkeimmät osat:

1 - teline (profiili, tuki, ruuvit ja mutterit);
2 - vaakapalkki;
3 - diagonaalinen tukijalka;
4 - ruuvi, mutteri, väliholkki; (elementit 1-4 muodostavat telineen rungon (pylvään));
5 - poikkipalkki;
6 - poikkivarren suojus.

Lisäkomponentit:

7 - kulmavahti;
8 - etutolpan suojus;
12 - kaidetanko.

Lisävarusteet:

9, 10 - häkit;
11 - poikkipalkki.

HX-järjestelmässä on jäykkä rakenne, joka koostuu kahdesta pystytolpasta, jotka on yhdistetty toisiinsa jouset. Jouset on valmistettu rei'itetyistä avoimista teräsprofiileista, joissa on ulkoinen potkurien mitat ovat 82×70, 102×70 ja 122×70 mm. Pystytukissa on kaksi riviä kiinnitysreikiä. Jotka on sijoitettu pystysuoraan 50 mm:n välein.

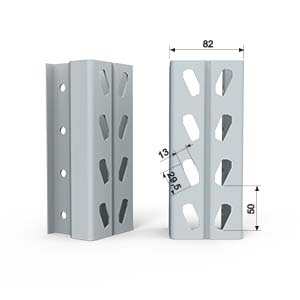

HX 82 PILAARI PROFIILI	HX 102 PILAARI PROFIILI	HX 122 PILAARI PROFIILI

Rungon perustan muodostava tuki varmistaa kuorman asianmukaisen jakautumisen runkoon lattiaan ja ankkuroimalla pylväs maahan.
Kannuksia käytetään yhdistämään kaksi telinettä kehykseen. Mitä tulee asennustapaan, voit erottaa kahden tyyppiset henkselit:
• vaakasuora, asennettu kohtisuoraan pylväitä vastaan;
• diagonaalinen, asennettu kahden peräkkäisen vaakasuoran kannatin väliin.
HX(S)-järjestelmä mahdollistaa runkojen asennuksen kahdella jäykistysjärjestelmällä, jotka on merkitty kirjaimet S ja ZZS. ZZS-järjestelmän avulla voit jakaa hieman suurempia kuormia kuin S-järjestelmä.
ZZS-järjestelmä lisää merkittävästi kolonnin alaosan kestävyyttä tuhoutumiselta haarukkatrukin osuma.

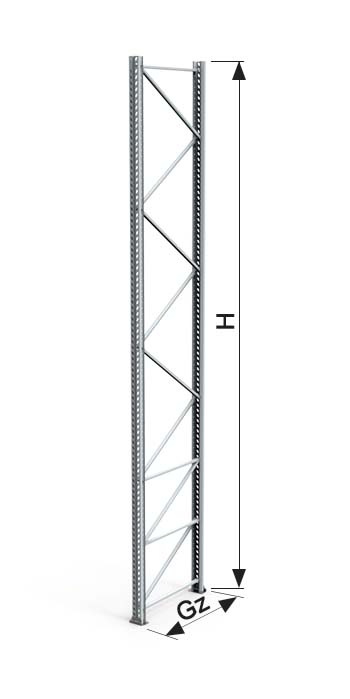

HX-RUUNO ”ZZS” - JÄRJESTELMÄLLÄ	HX-RUUNO ”S” - JÄRJESTELMÄLLÄ

KAUPPA- JA VARASTOTELINEIDEN INTEGROINTI

HX-sarjan hyllyt, joita käytetään pääasiassa korkeiden säilytystilojen varustukseen, voidaan käyttää myös kauppapaikkojen järjestämiseen. Soveltuva soveltaminen runko- ja poikittaistyyppien sarja mahdollistaa toimivien rakenteiden rakentamisen heijastus tee-se-itse-konseptien tai halpamyymälöiden käyttämistä hyllyistä "tee se itse". Alla olevassa luettelossa esitetyn lisävarusteryhmän käyttö on täysin sallittua täyttää odotukset koskien näkyvyyttä ja myyntiä yllä olevissa kohteissa.

YKSITTÄINEN INTEGROINTI

RUNKO, JOLLA VÄHENNETTY SYVYYDET POISTIKKO 82 (S)

HX 82 (S)

Kaupallinen syvyys Gh	Syvyys Gz [mm]	Liittäminen Gh hylly	Korkeus H [mm]
810	780	max. 670	4000
830	800	max. 670	4000
910	880	max. 570+210	4000
1050	1020	max. 670+210	4000
1130	1100	max. 670+210	4000

HX 102 (ZZS)

Kaupallinen syvyys Gh	Syvyys Gz [mm]	Liittäminen Gh hylly	Korkeus H [mm]
810	780	max. 670	4000
830	800	max. 670	4000
910	880	max. 570+210	4000
1050	1020	max. 670+210	4000
1130	1100	max. 670+210	4000

KAKSOINEN INTEGROINTI

KAKSI KEHYTTÄ

FRAME 82 (S) DOUBLE INTEGRATION 2 KEHYTTÄ

Kaupallinen syvyys Gh	Syvyys Gz [mm]	Liittäminen Gh hylly	Korkeus H [mm]
510	480	max. 370	4400 4600
610	580	max. 470	4400 4600
710	680	max. 570	4400 4600
810	780	max. 670	4400 4600
910	880	max. 770	4400 4600

FRAME 102 (ZZS) DOUBLE INTEGRATION 2 KEHYTTÄ

Kaupallinen syvyys Gh	Syvyys Gz [mm]	Liittäminen Gh hylly	Korkeus H [mm]
510	480	max. 370	4400
610	580	max. 470	4400
710	680	max. 570	4400
810	780	max. 670	4400
910	880	max. 770	4400

KAKSIPUOLINEN INTEGROINTI

KAKSIPUOLINEN INTEGROINTI - GONDOLA YHDESSÄ KEHYKSESSÄ

HX 82

Kaupallinen syvyys Gh	Syvyys Gz [mm]	Liittäminen Gh hylly	Korkeus H [mm]
930	900	2 x 370	4000
930	900	2 x 370	4200
1130	1100	2 x 470	4000
1130	1100	2 x 470	4200
1330	1300	2 x 570	4000
1330	1300	2 x 570	4200

HX 102 (S)

Kaupallinen syvyys Gh	Syvyys Gz [mm]	Liittäminen Gh hylly	Korkeus H [mm]
930	900	2 x 370	4200
930	900	2 x 370	4800
1130	1100	2 x 470	4000
1130	1100	2 x 470	4200
1330	1300	2 x 570	4000

HX 102 (ZZS)

Kaupallinen syvyys Gh	Syvyys Gz [mm]	Liittäminen Gh hylly	Korkeus H [mm]
930	900	2 x 370	4600
930	900	2 x 370	5000
1130	1100	2 x 470	4600
1130	1100	2 x 470	4800
1330	1300	2 x 570	4600
1330	1300	2 x 570	4800
